背壓擠壓工藝是金屬流動控制成形技術中最典型的方法，其通過在金屬擠出方向添加一個背壓體模具，在金屬流動的相反方向施加大小適當的力可有效解決金屬流速不同造成的局部成形不均的問題。本成果所涉及的背壓技術精密成形工藝研發及產業化應用，已成功應用于汽車安全氣囊發生器、汽車空調渦旋盤和電池殼體等高厚比大、壁厚小的復雜結構件， 成形出的零件具有形狀精度高、力學性能好和材料利用率高等優點。以壓縮機渦旋盤為例：針對空調壓縮機渦旋盤精密成形，采用背壓擠壓方法，開展了多品牌多型號渦旋盤的高性能精密成形工藝研發，并成功實現產業化應用：采用數值模擬技術針對渦旋盤背壓擠壓成形過程進行仿真，獲得了成形過程最佳工藝參數匹配，同時設計開發了專用模架及模具。鍛件整體充填完整，無裂紋、折疊、起皺等缺陷；，有效解決了渦旋盤零件傳統工藝中渦旋端部高度難以保證平整的技術難題；背壓擠壓工藝改善了金屬流線的合理分布，有效提升了鍛件機械性能。并成功開發了新能源汽車渦旋盤背壓擠壓成形工藝，設計研發了專用工裝模具，實現了新能源汽車渦旋盤的產業化應用。
渦旋盤成形有限元模擬

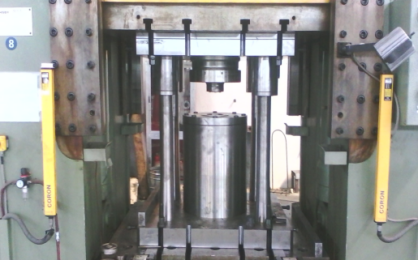

背壓擠壓模架及模具

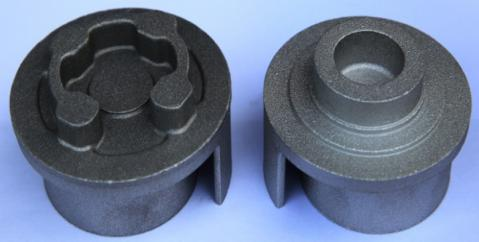

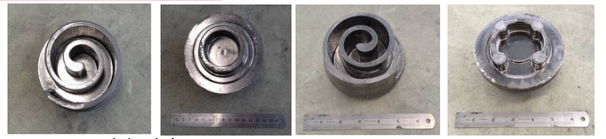

各型號渦旋盤動靜盤鍛件及成品

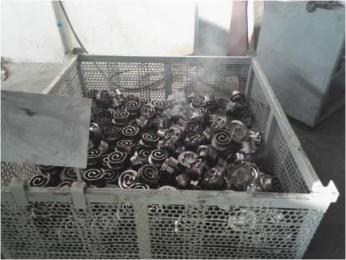

動靜盤實現批量生產
